Installation complète d’une pompe à chaleur dans une maison

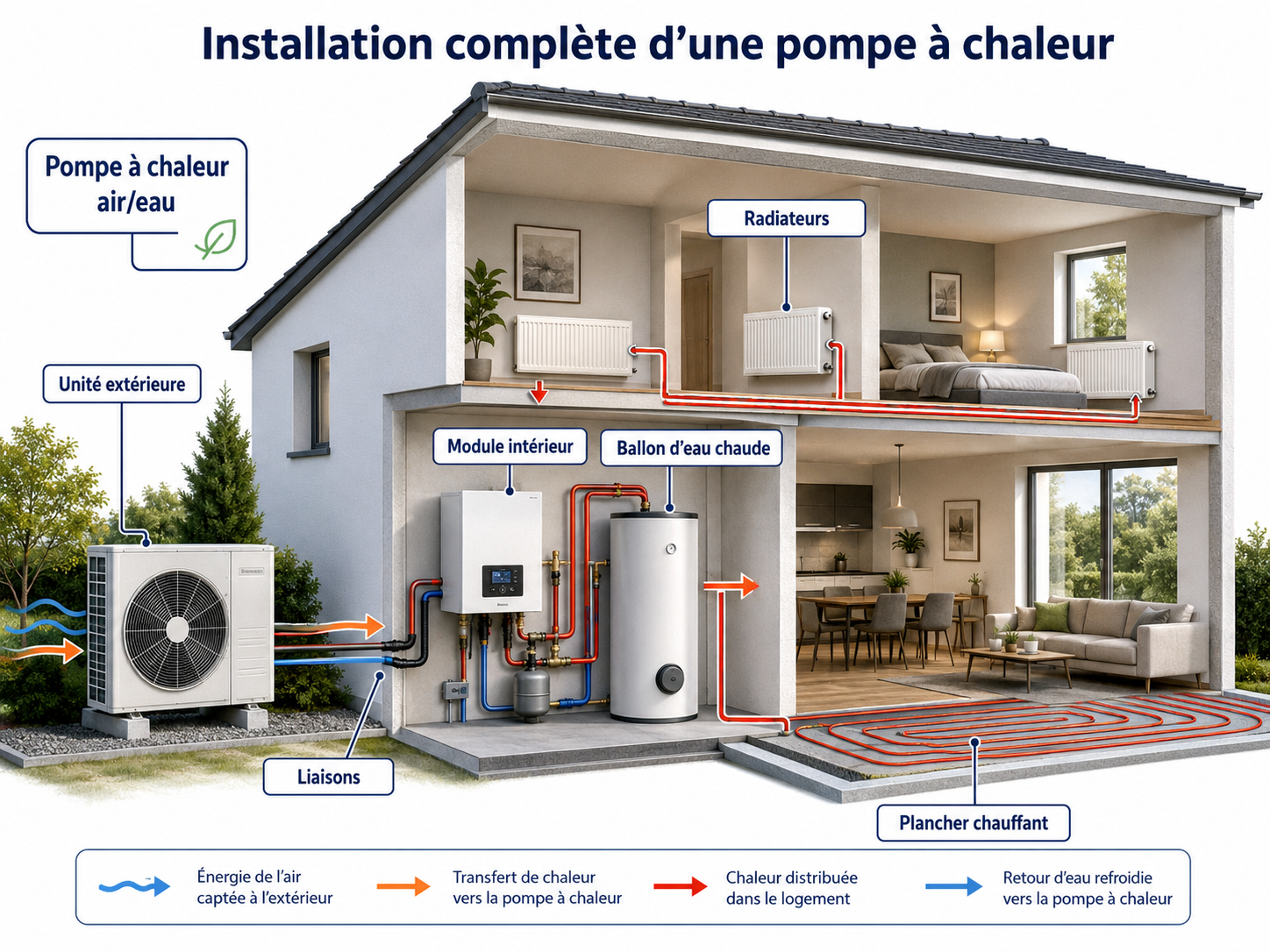

Schéma de principe d’une pompe à chaleur air-eau alimentant le chauffage et la production d’eau chaude sanitaire d’une maison.
Les principaux équipements de l’installation
| Équipement | Fonction |
|---|---|
| Unité extérieure | Capte les calories naturellement présentes dans l’air extérieur. |
| Liaisons frigorifiques ou hydrauliques | Transportent l’énergie entre l’unité extérieure et le module intérieur. |
| Module intérieur | Transfère la chaleur au circuit de chauffage de la maison. |
| Ballon d’eau chaude | Stocke l’eau chaude sanitaire destinée à la cuisine et aux salles d’eau. |
| Radiateurs | Diffusent la chaleur dans les différentes pièces du logement. |
| Plancher chauffant | Répartit une chaleur douce et homogène depuis le sol. |
| Régulation | Adapte la température et le fonctionnement de la PAC aux besoins du logement. |
Comment fonctionne une pompe à chaleur air-eau ?
La pompe à chaleur air-eau, aussi appelée PAC air-eau, récupère les calories présentes dans l’air extérieur. Cette énergie est ensuite transférée au circuit d’eau du logement afin d’alimenter les radiateurs, le plancher chauffant et, selon l’installation, le ballon d’eau chaude sanitaire.
La pompe à chaleur utilise de l’électricité pour faire fonctionner son compresseur, ses circulateurs et sa régulation. Toutefois, elle ne produit pas toute la chaleur directement avec cette électricité : elle s’en sert principalement pour transférer l’énergie captée à l’extérieur.
Le parcours de la chaleur
- L’unité extérieure capte l’énergie présente dans l’air.
- La pompe à chaleur augmente la température de cette énergie.
- Le module intérieur transmet la chaleur au circuit d’eau.
- L’eau chaude alimente les radiateurs ou le plancher chauffant.
- L’eau refroidie revient vers la pompe à chaleur pour être réchauffée.
- Le ballon stocke l’eau chaude sanitaire lorsque cette fonction est prévue.
Radiateurs ou plancher chauffant ?
| Système de diffusion | Principaux avantages |
|---|---|
| Radiateurs à eau | Adaptés à de nombreux projets de rénovation et compatibles avec une PAC lorsque leur dimensionnement le permet. |
| Plancher chauffant | Fonctionne à basse température et offre une diffusion régulière de la chaleur. |
| Installation mixte | Permet d’associer un plancher chauffant au rez-de-chaussée et des radiateurs à l’étage. |
Points à vérifier avant l’installation
Une étude thermique et technique doit prendre en compte :
- l’isolation de la maison ;
- la surface et le volume à chauffer ;
- les déperditions thermiques ;
- le type de radiateurs existants ;
- la température d’eau nécessaire ;
- les besoins en eau chaude sanitaire ;
- l’emplacement de l’unité extérieure ;
- les contraintes acoustiques ;
- la puissance électrique disponible ;
- les habitudes de vie des occupants.
Important : le schéma présenté est une illustration pédagogique. L’organisation réelle des équipements et des réseaux doit être définie par un professionnel en fonction du logement.
Installation d’une pompe à chaleur sur la Presqu’île de Guérande
Un professionnel local peut étudier votre projet à Guérande, La Baule, Pornichet, Le Pouliguen, Le Croisic, La Turballe, Piriac-sur-Mer, Herbignac et Saint-Nazaire.
Une installation correctement dimensionnée permet d’améliorer le confort thermique, de moderniser le chauffage et de réduire la dépendance aux énergies fossiles.
